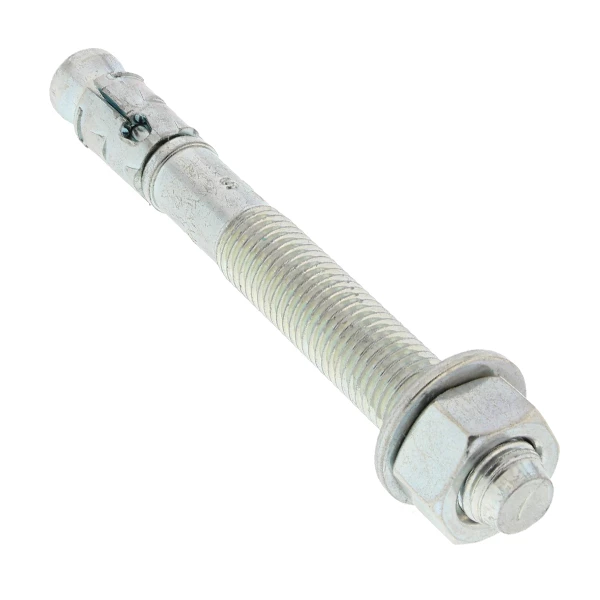

SPIT Paslode Goujons D’ancrage Goujon Ancrage Fix Z Xtrem Spit Béton Fissuré Non Fissuré 10x140mm X25

Pour des fixations solides dans le béton, utilisez ce goujon d’ancrage Fix Z Xtrem de la marque spécialisée Spit.

Domaines d’application

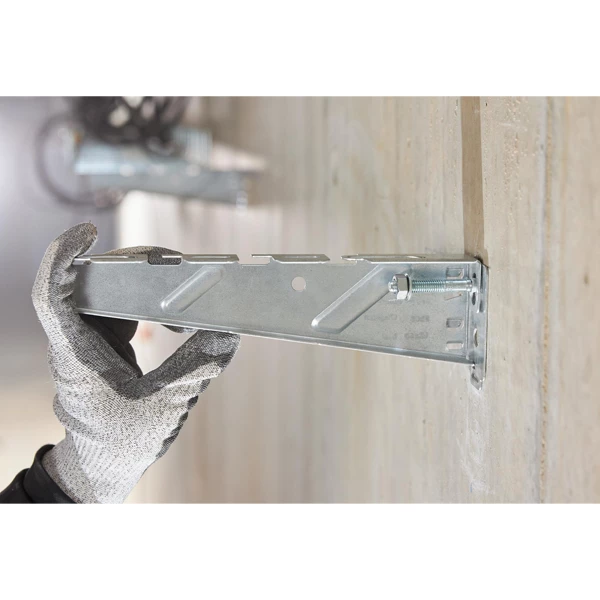

• Constructions métalliques
• Barrières de sécurité
• Mur-rideau
• Sabots de charpente

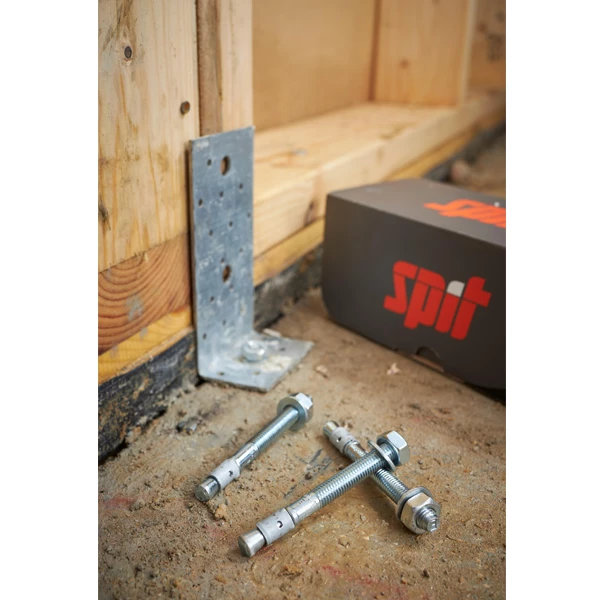

• Lisse basse d’ossature bois
• Climatisation, ventilation, chauffage (CVC)

Matériaux d’application

• Béton fissuré
• Béton non fissuré

Caractéristiques techniques

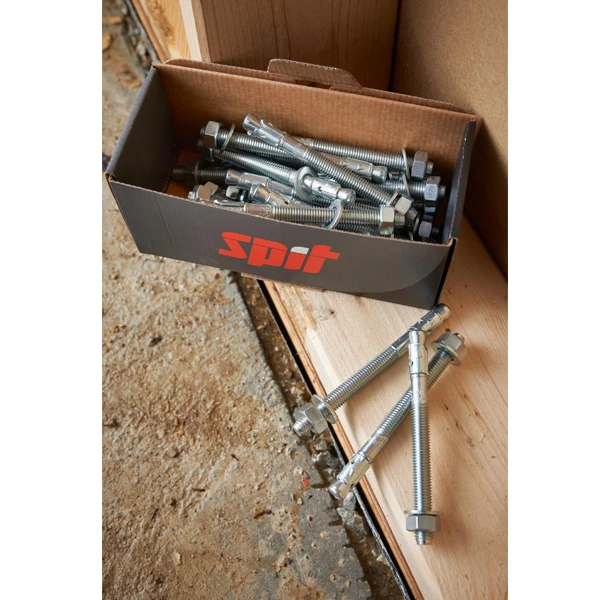

Conditionnement	1 boîte de 25 goujons d’ancrage Fix Z Xtrem Spit
Destination	Béton fissuré et non fissuré

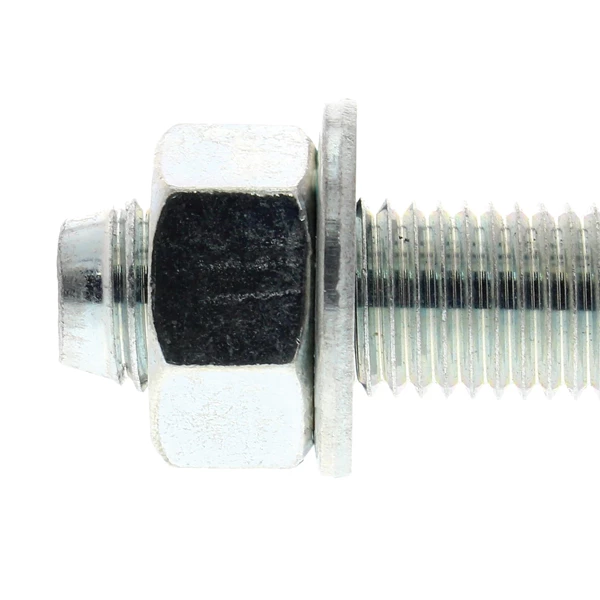

Type de tête	Écrou + rondelle
Diamètre cheville	10 mm
Diamètre de perçage	10 mm
Longueur cheville	140 mm
Couple de serrage	45 N.m
Épaisseur minimale du matériau de base	120 mm
Profondeur minimale d’ancrage	40 mm
Profondeur maximale d’ancrage	60 mm
Épaisseur minimale de la pièce à fixer	60 mm
Épaisseur maximale de la pièce à fixer	80 mm
Distance minimale en bord de dalle	55 mm
Distance minimale entre deux fixations	55 mm
Diamètre de dégagement	12 mm
Profondeur minimale de perçage	75 mm
Dimension de la clé pour cheville	17 mm
Diamètre du filetage métrique (en mm)	M10
Marqué ETA	Oui
Marqué CE	Oui
Option de certification	Sismique C2
Nombre ETA	ETA-15/0388
Poids	2,135 kg

Performances

Charge recommandée en cisaillement en zone sismique C1	7,64 kN
Charge recommandée en cisaillement en zone sismique C2	4,64 kN
Charge recommandée en cisaillement sur béton non fissuré C2/25	9 kN
Charge recommandée en cisaillement sur béton fissuré C20/25	9 kN
Charge recommandée en traction en zone sismique C1	3 kN
Charge recommandée en traction en zone sismique C2	1,14 kN
Charge recommandée en traction sur béton fissuré C20/25	4,29 kN
Charge recommandée en traction sur béton non fissuré C20/25	9,5 kN
