SPIT Paslode Cheville Lourde Cheville Béton à Expansion Spit Dynabolt Vis Tête Hexagonale – M8x80mm

Facilitez la pose de charges moyennes en optant pour une cheville Spit Dynabolt.

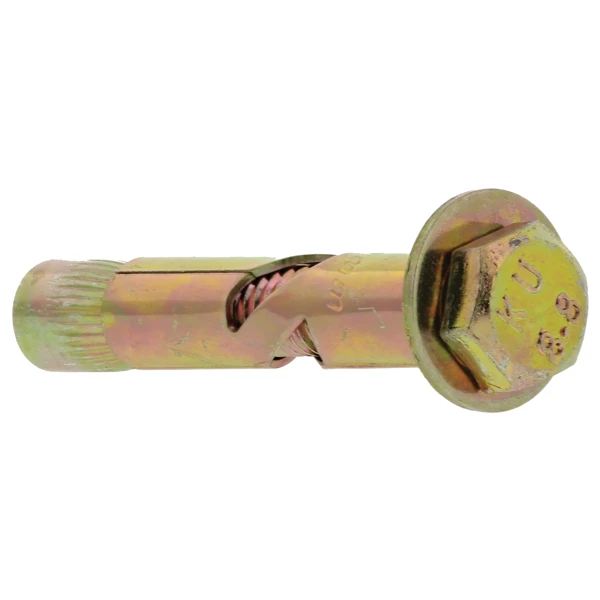

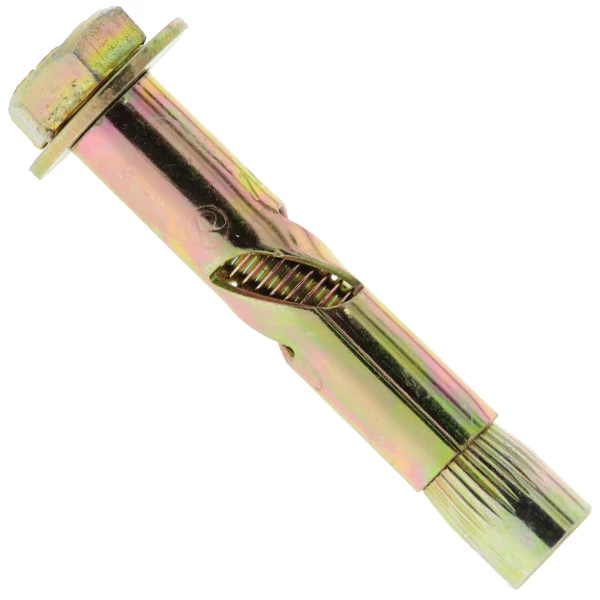

• Cheville en acier zingué avec vis à tête hexagonale classe 6.8.

• Conditionnement : boîte de 25 pièces.

• Matériaux compatibles : parpaing creux, dalle alvéolée, béton non fissuré, brique pleine…

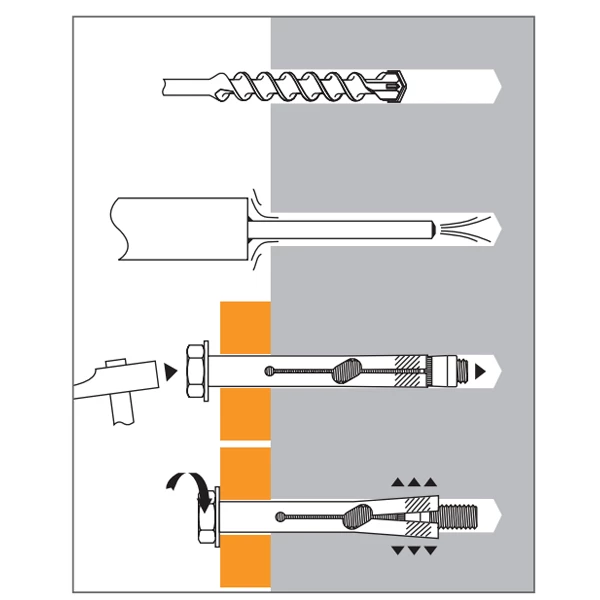

• Montage en 3 étapes :

  • Percer la maçonnerie avec l’aide d’un foret, et nettoyer le trou.
  • Enfoncer la cheville avec un marteau.
  • Réaliser l’expansion en tournant la vis à tête hexagonale.

Exemples d’applications :

• Plaques murales.

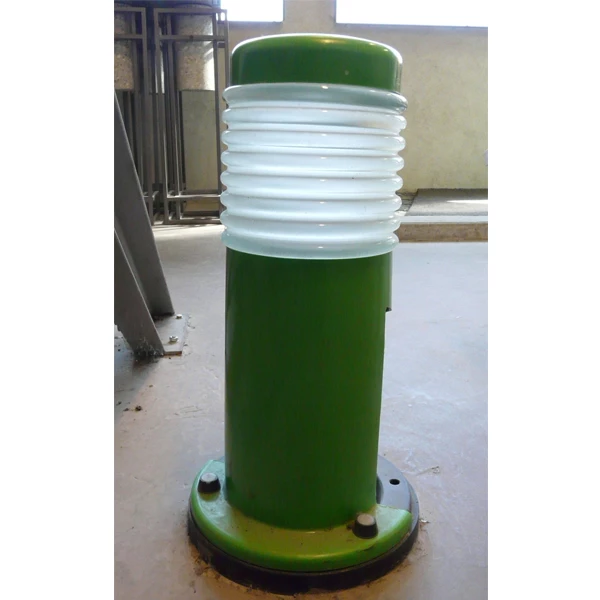

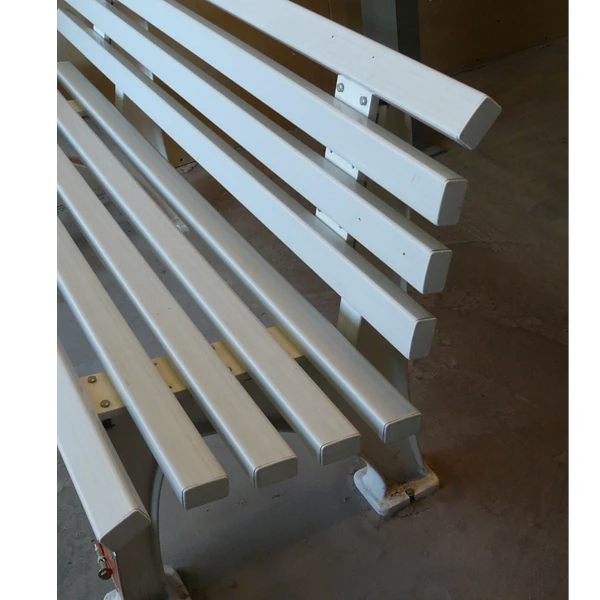

• Mobilier urbain.
• Auvents.
• Panneaux de signalisation.

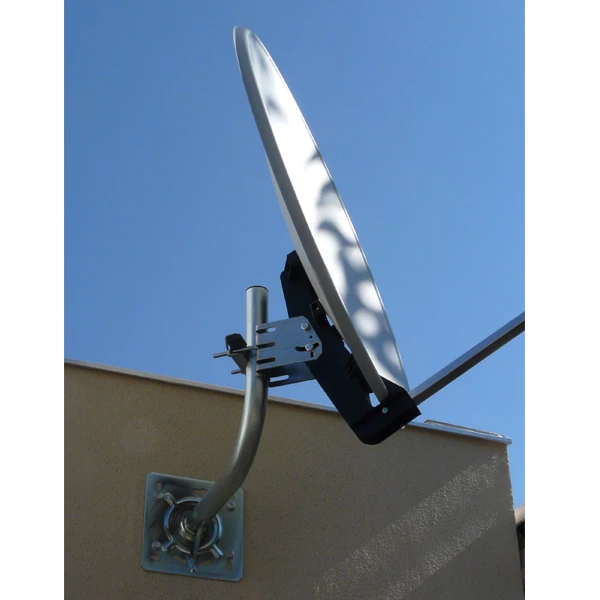

• Antenne parabolique.
• Système d’air conditionné.
• Cornières, garde-corps, mains courantes…

Caractéristiques techniques :

Diamètre du filetage métrique (mm)	M8
Diamètre cheville	10 mm
Diamètre de perçage	10 mm
Longueur cheville	80 mm
Couple de serrage	20 N.m
Epaisseur minimale du matériau de base	65 mm
Profondeur d’ancrage	34 mm
Profondeur maximale d’ancrage	34 mm
Epaisseur maximale pièce à fixer	35 mm
Distance minimale en bord de dalle	60 mm
Distance minimale entre fixations	60 mm
Diamètre de dégagement	12 mm
Profondeur minimale de perçage	50 mm
Dimensions de la clé pour chevilles	13 mm

Performances :

Charge recommandée en cisaillement sur brique pleine	5.1 kN
Charge recommandée en cisaillement sur béton non fissuré C20/25	4.93 kN
Charge recommandée en traction sur brique pleine	2.9 kN
Charge recommandée en traction sur béton non fissuré C20/25	2.79 kN
