Edia Goujons D’ancrage Goujon Ancrage Fileté Béton Diamètre 10mm Longueur 80mm Acier X4

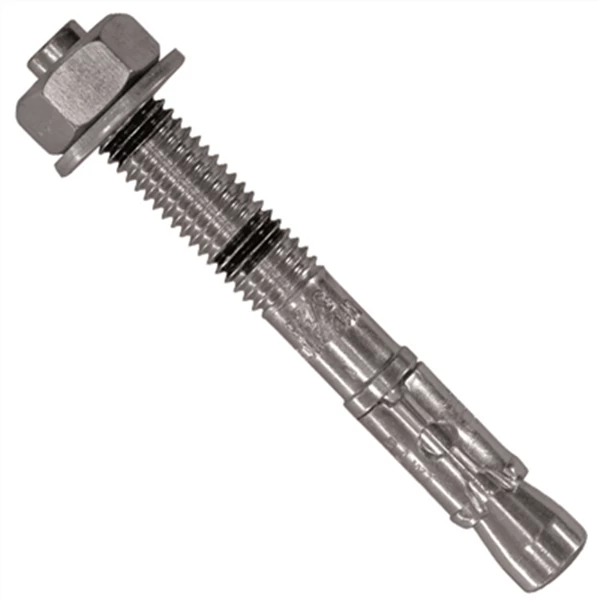

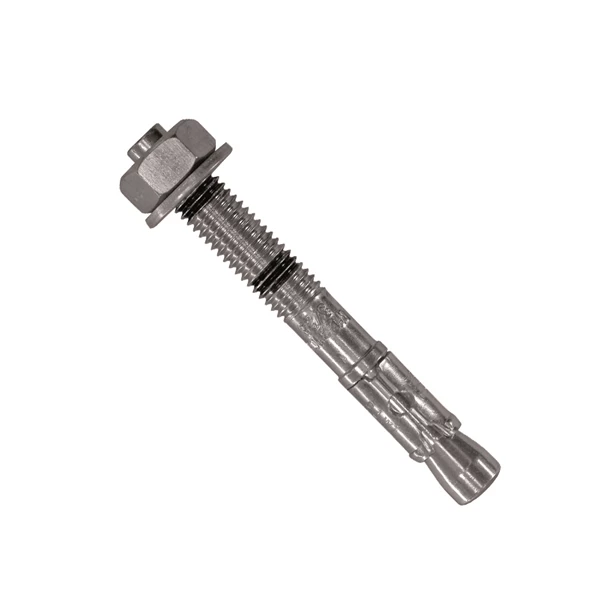

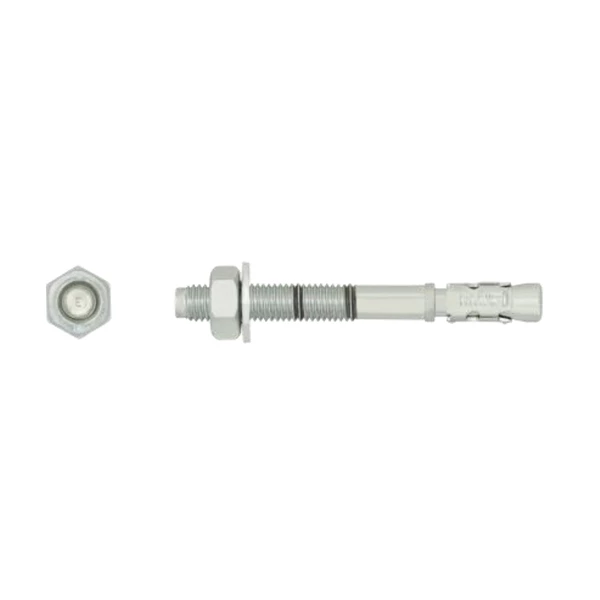

Composition d’une cheville d’ancrage

• 1 écrou
• 1 axe
• 1 rondelle
• 1 douille à expansion

Support d’application

• Béton non-fissuré C20/25-C50/60
• Pieds de poteau

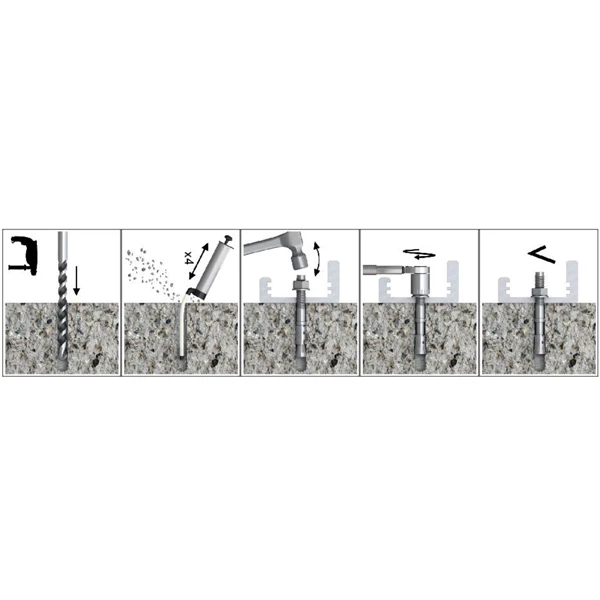

Mise en oeuvre

• Forer un trou du diamètre et profondeur requis
• Enlever les débris, la poussière et nettoyer soigneusement le trou à l’aide d’un écouvillon et d’une pompe soufflante
• Frapper légèrement le goujon au travers de la pièce à fixer à l’aide d’un marteau jusqu’à l’obtention de la profondeur de fixation
• Serrer au couple de serrage recommandé

Charge indicative

• Pour un enfoncement réduit et une pièce à fixer de 20 mm : 480 kg dans le béton
• Pour un enfoncement standard et une pièce à fixer de 10 mm : 480 kg dans le béton

Caractéristiques techniques

Conditionnement	Lot de 4 goujons d’ancrage
Matière	Acier galvanisé
Diamètre	10 mm
Longueur	80 mm
Épaisseur maximale des pièces à fixer	10 à 20 mm
Poids	150 grammes

Données d’installation

Diamètre du filetage	10 mm
Diamètre du trou	10 mm
Couple de serrage	30 mm
Profondeur minimale du trou pour ancrage standard	59 mm
Profondeur minimale du trou pour ancrage réduit	49 mm
Profondeur d’installation pour ancrage standard	59 mm
Profondeur d’installation pour ancrage réduit	49 mm
Épaisseur minimal du support	100 mm
Entraxe minimale	55 mm
Distance minimale au bord	50 mm
